ZN23-40.5户内高压真空断路器

2017-07-13 点击量：43991

一、ZN23-40.5真空断路器概述：

ZN23-40.5系列户内高压真空断路器是三相交流50Hz，额定电压为40.5kV的户内装置，配有CT19弹簧操动机构。产品分为固定式和手车式两种。固定式是配置XGN17-40.5箱式固定式高压开关柜中使用；
手车式配置在JYN1-40.5手车上在JYN-40.5移开式金属封闭开关柜或GBC高压开关柜中使用，也可配置在KYN10-40.5手车上在KYN10-40.5组装式金属封闭开关柜中使用。本系列产品技术参数高、开断能力强、
动作可靠、性能稳定、寿命长、维护简便，且无爆炸危险及污染，供工矿企业，发电厂及变电站控制之用，并适用于频繁操作的场所，也可用于切合电容器组等特殊场合。

二、ZN23-40.5真空断路器：
l、周围空气温度上限不高于+40℃、下限不低于-10℃(允许在-30℃储运)：
2、海拔不超过1000m地区，产品使用在7.2kV系统中时，适用海拔可提高达3000m；
3、相对湿度：日平均值不大于95％，月平均值不大于90％；
4、饱和蒸汽压：日平均值不大于2.2×103MPa，月平均值不大于1.8×1 03MP孤在湿度期内温度急降时，可能凝露；
5、安装地点应无经常性的剧烈震动；
6、周围空气应不受腐蚀性或可燃性气体，水蒸汽的明显污染；
7、安装场所应保持干燥、清洁；
8、地震烈度不超过8度。

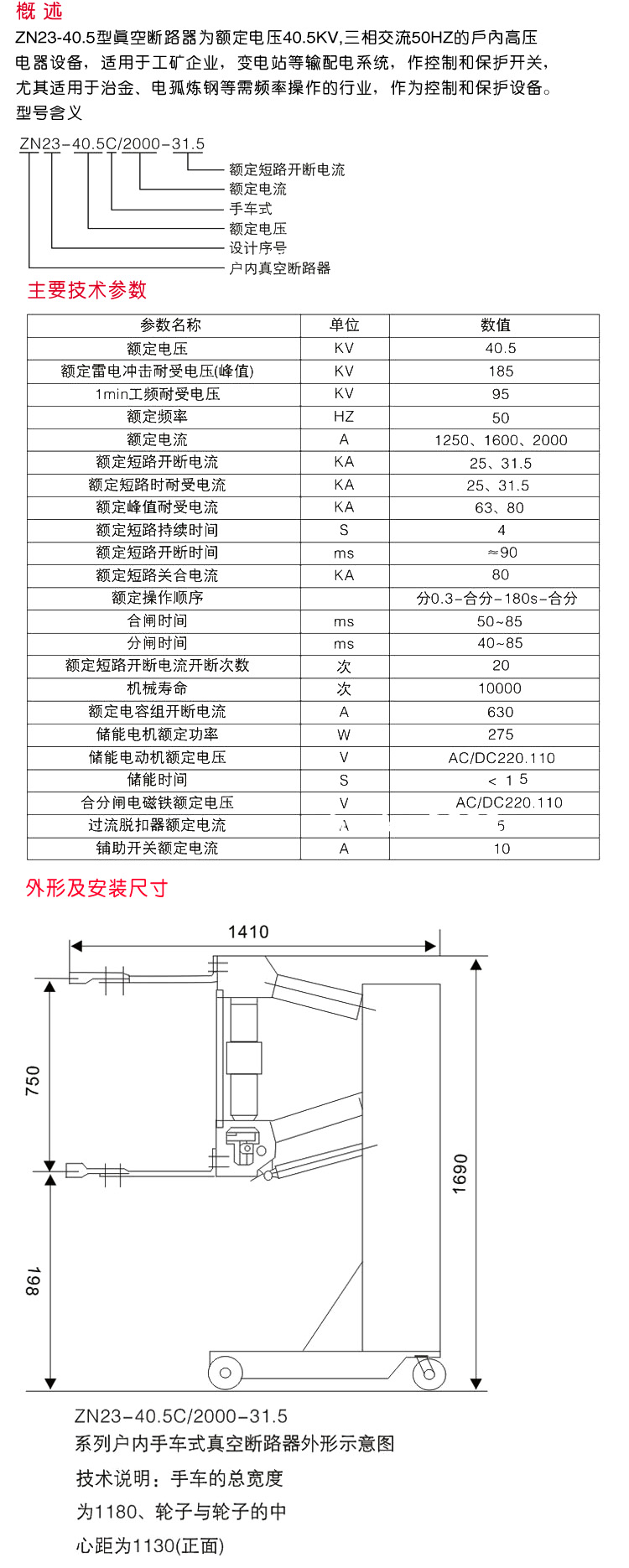

三、ZN23-40.5真空断路器技术参数
1 额定电压 kV 40.5
2 额定电流 A 1250 1600 2000
3 额定短路开断电流 kA 25 31.5
4 动稳定电流（峰值） kA 63 80
5 4s热稳定电流 kA 25 31.5
6 额定短路关合电流（峰值） kA 63 80
7 额定短路电流开断次数次 20
8 额定操作顺序　分-0.3s-合分-180s-合分
9 额定操频率 Hz 50
10 额定雷电冲击耐受电压（全波） kV 185
11 1min 工频耐受电压 kV 95
12 合闸时间 ms ≤75
13 分闸时间 ms ≤60
14 机械寿命次 10000
15 额定工作电压 V AC DC110 AC DC 220
