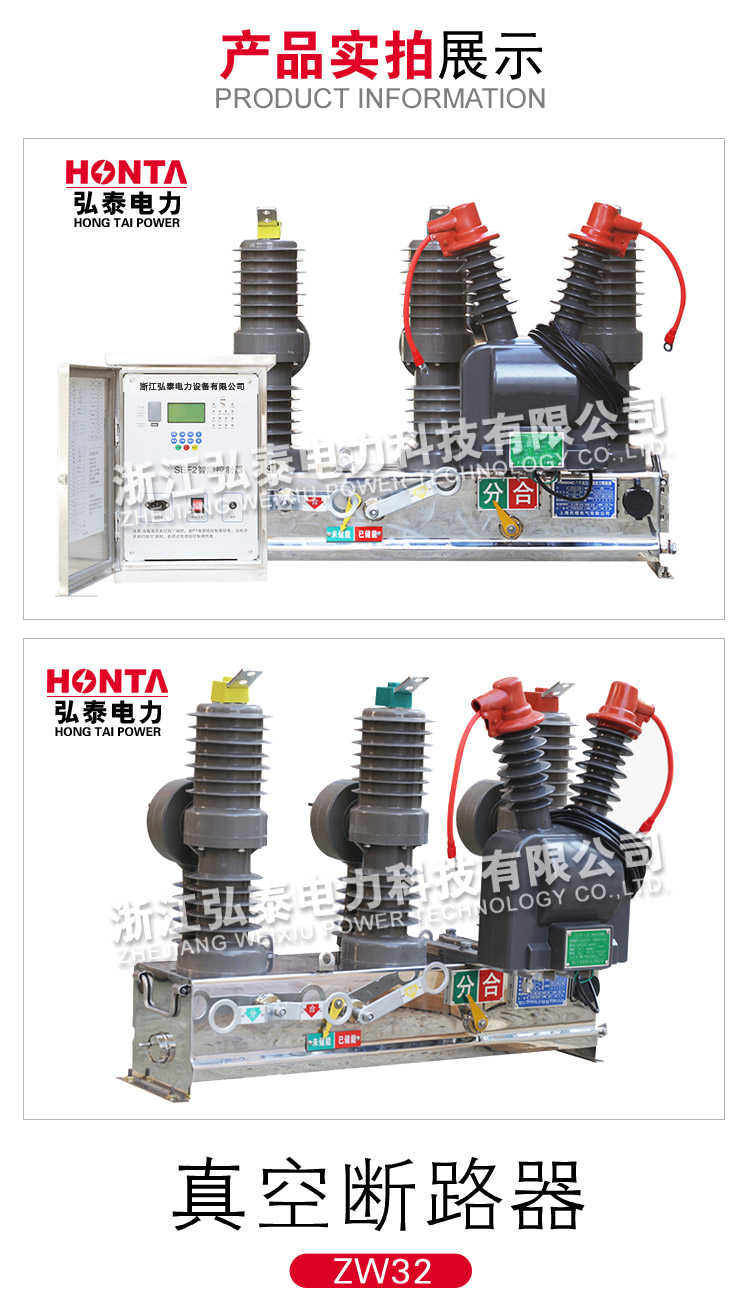

ZW32-12M永磁ZW32真空断路器

2017-07-13 点击量：43520

永磁ZW32真空断路器简介：

    ZW32-12M型户外高压永磁真空断路器采用先进的高可靠性永磁操动机构，配有智能控制器。作为额定电压12kV，三相交流50Hz的户外配电设备，主要用于开断、关合电网中的负荷电流，过载电流及短路电流。广泛应用于变电站，工矿企业，农村电网配电系统作保护和控制及频繁操作场所之用。该产品与SDMDR智能控制器配套，能满足配电自动化系统要求。
    符合以下标准及规范：
     GB1984  《交流高压断路器》
     GB11022《高压开关设备通用技术条件》
     GB311.1《高压输变电设备的绝缘配合》
     DL/T593  《高压开关设备的共用订货技术条件》
     DL/T402  《交流高压断路器订货技术条件》

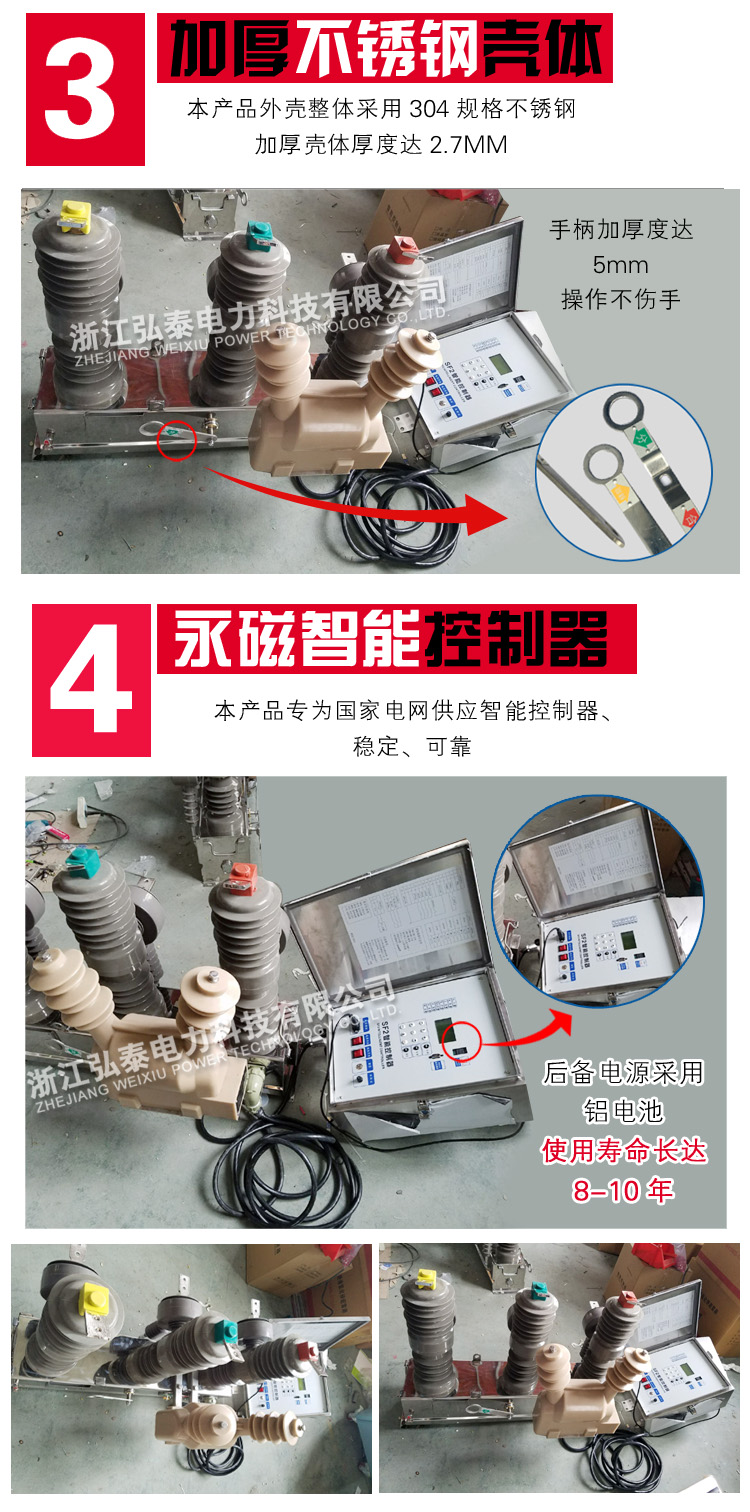

永磁ZW32真空断路器控制器主要特点：
    1.采用先进的电力电子控制技术、开关元件采用较高电压电流裕量的IGBT。
    2.工作电压220V交直流两用，储能电容稳压充电，驱动电流可达DC160A
    2.内部分别设定合闸、分闸最低可操作电压告警。
    4.合分闸位置检测可以使用接近开关，也可以使用辅助触点。
◇开关本体结构特点
    1.三相为全封闭环氧树脂极柱，外面包硅橡胶，具有较强的绝缘强度与耐环境能力。
    2.采用单稳态单线圈永磁机构，具有很高的机械寿命，寿命高达50000次。
    3.断路器可采用手动分、电动合、分以及远方遥控操作，与智能控制器配合，实现配电自动化，或与重合控制器配合形成自动重合器，分段器。

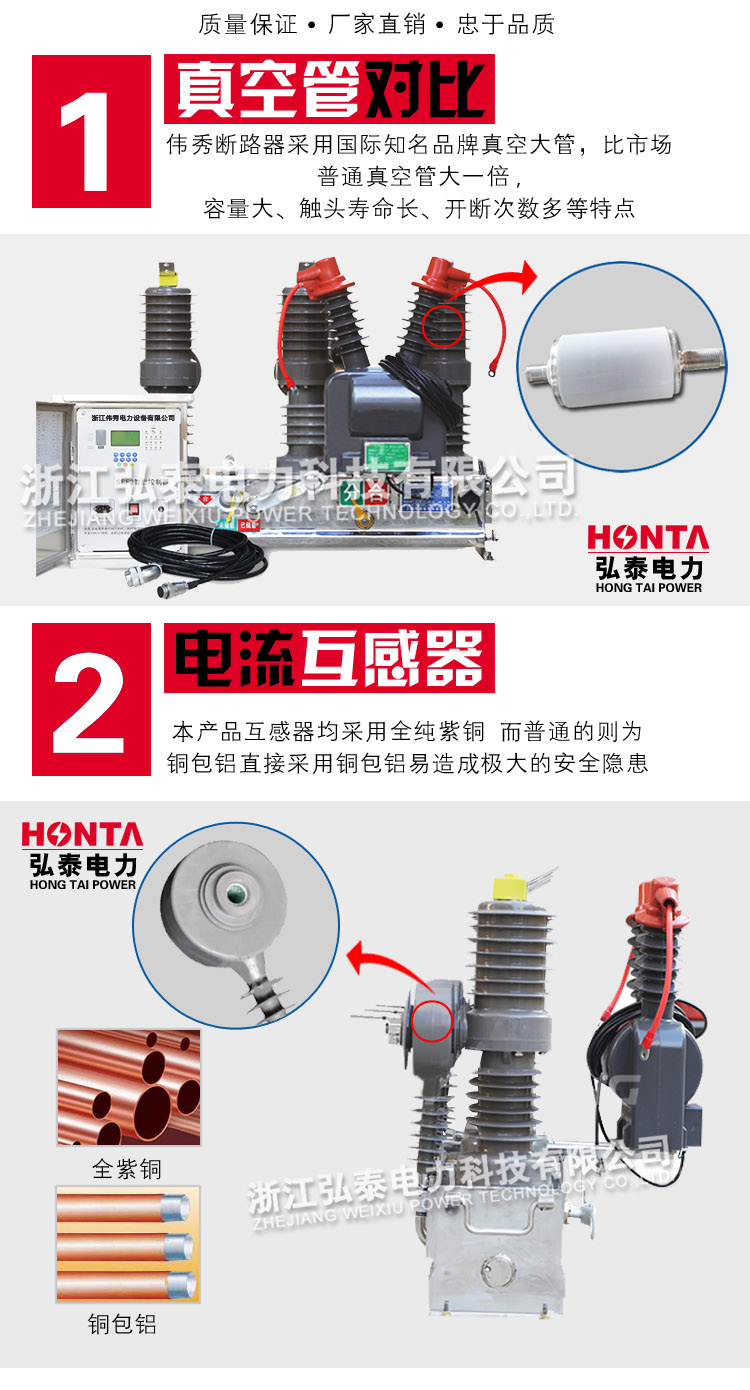

    4 .断路器可装二相电流互感器或三相电流互感器，供过流或短路保护，也可以给智能控制器提供电流采集信号，根据用户要求，可装计量用电流互感器。


永磁ZW32真空断路器型号定义：

 1
◇永磁ZW32真空断路器主要技术参数
   1.开关额定参数
    2

  2.永磁控制器额定参数
  3


永磁ZW32真空断路器使用环境：
周围空气温度上限不超过40℃，下限不超过- 45℃；
风速：不大于35m/s；
海拔不高于1000m；
地震烈度不超过8度；
环境温度：月平均相对湿度不大于90%；日平均相对湿度不大于95%；
覆冰厚度为：10mm；
安装场所应为无易燃、爆炸、化学腐蚀物及经常性剧烈震动的场所；
中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。

永磁ZW32真空断路器外形尺寸
4

◇安装示意图
5
